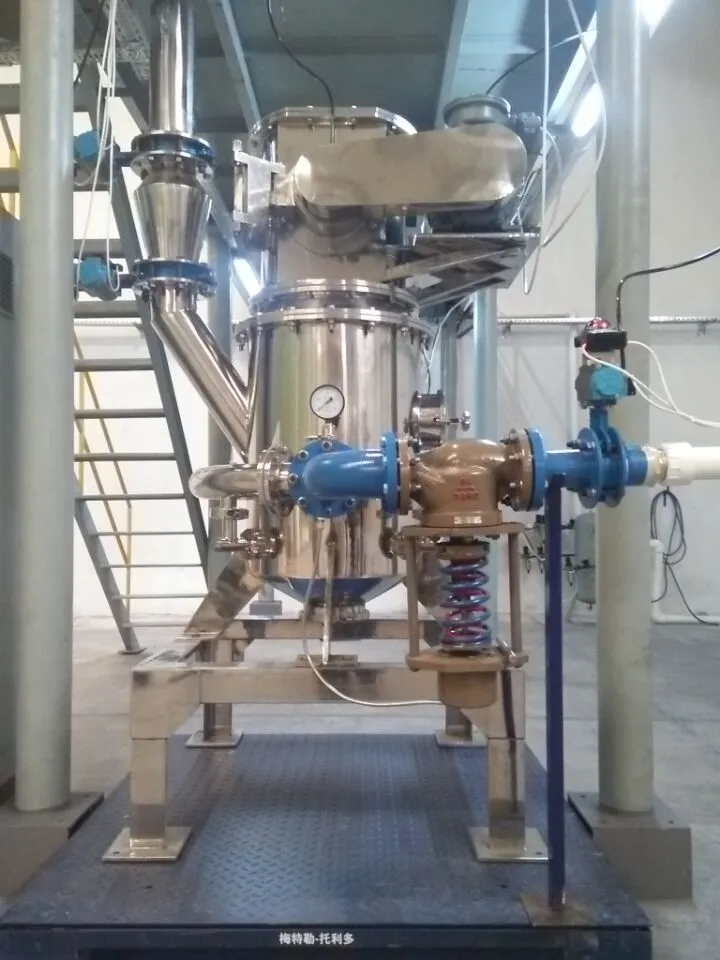

Воздушно-струйная мельница с псевдоожиженным слоем

Подходит для шлифования материалов с высокой твердостью, высокой чистотой и высокой добавленной стоимостью.

В общей оболочке турбулентная свободная струя в сочетании с высокоэффективной центробежной классификацией воздуха используется для микроопыления в плотной фазе. Эта комбинация позволяет усилить измельчение за счет столкновений между частицами с высокой вероятностью для достижения дробления и улучшения разделения за счет высокой дисперсии частиц.

Принцип работы

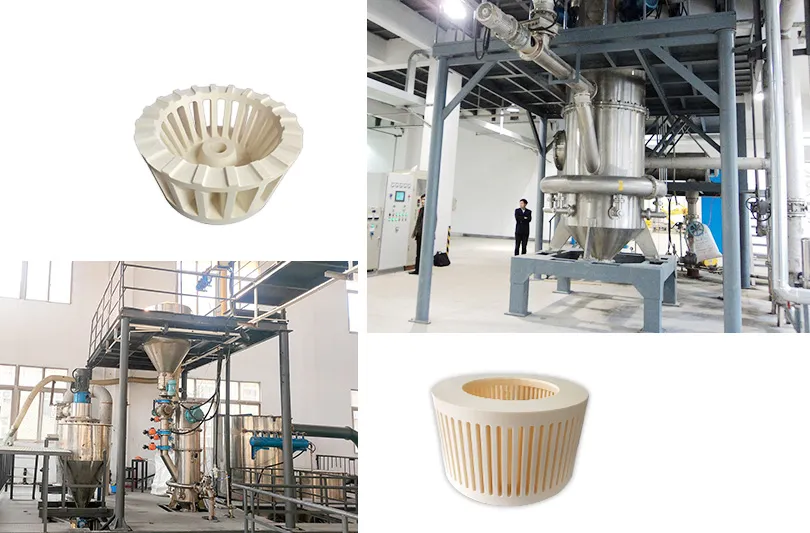

Враждебная воздухоструйная мельница с псевдоожиженным слоем: сжатый воздух фильтруется и высушивается и быстро распыляется в мельницу через сопло Лаваля. На пересечении нескольких высоковольтных потоков материал разрушается многократными столкновениями, трением и сдвигом. Сломанный материал поднимается с всасыванием вентилятора. Поток воздуха переместился в зону классификации. Под действием мощной центробежной силы, создаваемой высокоскоростной вращающейся ступенчатой турбиной, толстый материал отделяется. Мелкие частицы, отвечающие требованиям к размеру частиц, собираются в циклонных сепараторах и пылеуловителях с помощью ступенчатых колес, а крупные частицы падают в зону разрушения и продолжают разрушаться.

Особенности и преимущества

Бесдиэлектрическое низкотемпературное измельчение, особенно для термочувствительных материалов с низкой температурой плавления.
Точный контроль диаметра частицы, доступный диаметр частицы D50: 1 ~ 25 мкм.
Измельчение с использованием полностью закрытой системы, без пыли, низкий шум, чистота и экологичность.
Опрыскивание является эффективным методом измельчения или микроопыления различных химических веществ, полимеров, керамики и других хрупких материалов. Измельченные и температурно чувствительные продукты могут быть тонко измельчены с минимальным загрязнением. Простая, чистая и экономичная конструкция обеспечивает точный контроль верхнего размера с узким распределением размеров в диапазоне 95% < 5 мкм до 95% < 70 мкм. Весовые датчики используются для точного управления нагрузкой мельницы для достижения оптимальной эффективности шлифования и / или управления распределением размеров продукта.

Технические параметры

Технические параметры горизонтальной воздушно-струйной мельницы с псевдоожиженным слоем/струйной фрезы MQW

МОДЕЛЬ	MQW03	MQW06	MQW10	MQW20	MQW30	MQW40	MQW60	MQW80	MQW120	MQW160	MQW240
Размер подачи (мм)	<1	<2	<2	<3	<3	<3	<3	<3	<3	<3	<3
Производственная мощность (кг/ч)	0.3~10	10~150	20~300	40~600	100~900	200~1200	500~2000	800~3000	1500~6000	2000~8000	4000~12000
Размер частиц (D97: мкм)	3~45	3~45	3~45	3~45	3~45	3~45	3~45	3~45	3~45	3~45	3~45
Двигатель классификатора (кВт)	2.2	3	5.5/7.5	7.5/11	11/15	15/7.5x3	7.5x3	11x3	15x3	15x4	15x6
Расход воздуха（м³/мин）	3	6	10	20	30	40	60	80	120	160	240
Давление воздуха (МПа)	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1

Технические параметры вертикальной воздушно-струйной мельницы с псевдоожиженным слоем MQL

МОДЕЛЬ	MQL03	MQL06	MQL10	MQL20	MQW30	MQW40	MQW60	MQW80	MQW120	MQW160	MQW240
Размер подачи (мм)	<1	<2	<2	<3	<3	<3	<3	<3	<3	<3	<3
Производственная мощность (кг/ч)	1~10	10~150	20~300	40~600	100~900	200~1200	500~2000	800~3000	1500~6000	2000~8000	4000~12000
Размер частиц (D97: мкм)	6~150	6~150	6~150	6~150	6~150	8~150	8~150	8~150	8~150	8~150	8~150
Двигатель классификатора (кВт)	4	4	5.5	7.5	7.5	11	18.5	18.5	30	45	55
Расход воздуха（м³/мин）	3	6	10	20	30	40	60	80	120	160	240
Давление воздуха (МПа)	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1	0.6~1
