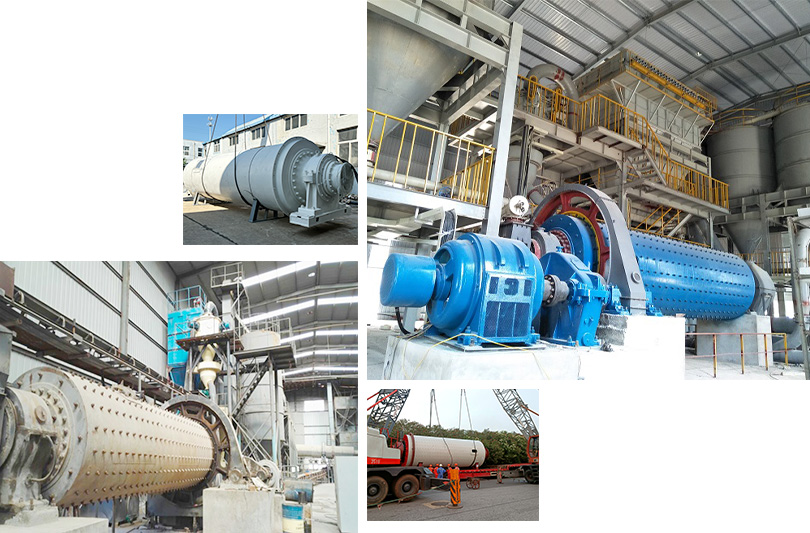

Производственная система шаровой мельницы и воздушного классификатора

Сотрудничество с классификатором для производства продуктов нескольких размеров частиц одновременно. В зависимости от различных материалов и отраслей применения производственная мощность и диапазон размеров частиц будут разными.

Принцип работы

После грубой дробления материал подается в шариковую мельницу через контролируемое устройство подачи. Мелочная среда в мельнице неоднократно воздействует и меляет материал в силу кинетической энергии, полученной при вращении мельницы. Раздробленный материал выбрасывается в всасывающий резервуар через хвост шаричной мельницы, а затем транспортируется в классификатор для классификации по отрицательному давлению. Квалифицированный мелкий порошок собирается циклоновым коллектором или пылесборником, грубые частицы после классификации выбрасываются из нижнего конца классификатора, а затем вновь входят в шариковую мельницу для дробления через кормовую трубу.

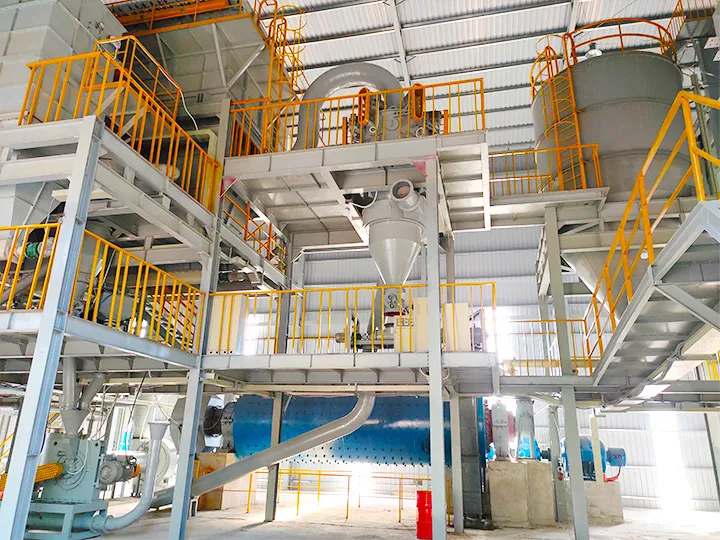

Производственная система шаровой мельницы и воздушного классификатора

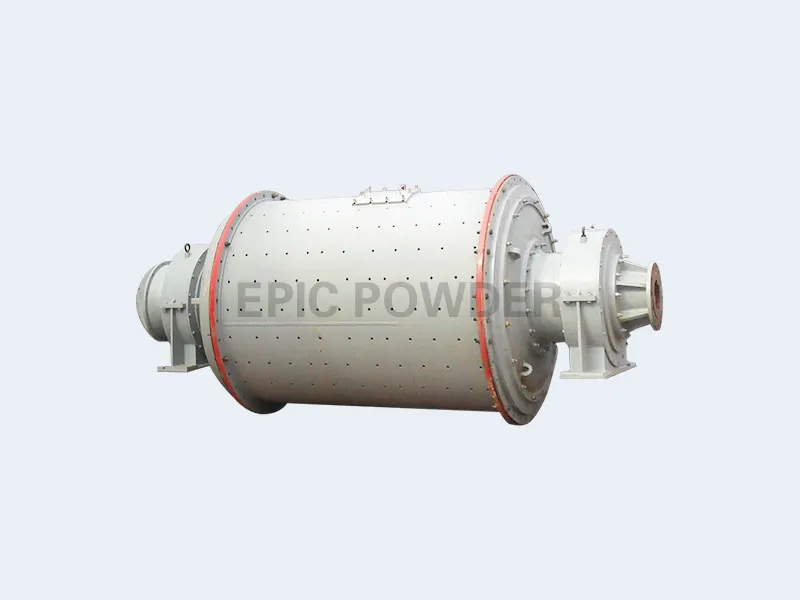

Шаровая мельница

Конструкция отличается от традиционных цементных заводов и горно – металлургических заводов и отвечает требованиям к обработке минералов сверхтонкого наполнителя в Германии. Оптимизируйте соотношение сторон, предотвратите чрезмерное шлифование, чтобы достичь оптимального эффекта шлифования. Оптимизируйте скорость отверстия и конструкцию отверстия плоскогубца, чтобы улучшить тонкость шлифования с меньшим шлифовальным материалом. Выдача пластинчатого шлифовального хвоста, выход плавный, без измельчения феномена, цилиндр не нуждается в охлаждении. В соответствии с требованиями продукта абразивная среда, разумное соотношение, высокая скорость заполнения, высокая эффективность. Помолитель при шлифовании сверхтонкого порошка для повышения эффективности шлифования. Оптимизируйте соответствие энергии привода и измельчения, чтобы максимизировать экономию энергии. Классификатор образует замкнутую систему, транспортируемую под отрицательным давлением, без пыли. В соответствии с немецкими стандартами, оптимизируйте форму и материал вкладышей и абразивных сред, снижайте скорость повреждения и повышайте эффективность шлифования. Твердые минералы могут быть спроектированы таким образом, чтобы не загрязняться железом, а облицовочные и абразивные корпуса изготовлены из глиноземной керамики, кварца, SILEX или специальных материалов.

Классификатор

В зависимости от деталей изделия можно выбрать разные модели классификаторов. Классификации серии HTS применяются к изделиям D97: 3 – 20 мкм, а серии ITC – к изделиям D97: 8 – 45 мкм. Каждый классификатор имеет широкий диапазон корректировок и широко используется на рынке. Используя различные комбинации одного или нескольких классификаторов, можно одновременно производить продукты различной степени детализации или в любое время изменять спецификации продукта в соответствии с потребностями с большей гибкостью. Классификационные машины оснащены датчиками скорости и системами управления для измерения, оценки и компенсации температуры воздуха, давления воздуха, количества воздуха и перепада давления фильтра для обеспечения стабильности качества продукции.

Технические параметры

МОДЕЛЬ	1530	1557	1850	1870	2250	2270	2450	2470	2660	2670	3070	3090	3280	3290
Диаметр цилиндра (м)	1.5	1.5	1.83	1.83	2.2	2.2	2.4	2.4	2.6	2.6	3	3	3.2	3.2
Длина цилиндра (м)	3	5.7	5	7	5	7	5	7	6	7	7	9	8	9
Мощность двигателя (кВт)	75	132	160	250	250	380	320	475	500	630	800	1000	1250	1400
Размер подачи (мм)	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5	1 ~ 5
Тонкость (гм)	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75	5 - 75
